博奥智能 BA-M04：超小型嵌入式二代证阅读模组，助力智能终端高效核验

产品简介：博奥智能BA-M04是一款超小型嵌入式身份证阅读模组，专为智能终端设备集成设计。支持第二代居民身份证、港澳台居住证及外国人永久居留证的高效读取，感应距离达0-3cm，平均读卡时间小于1秒。模组采用双通讯接口（USB 2.0/UART-TTL 3.3V），兼容Windows、Android、Linux等多系统开发环境，提供完备的SDK开发支持。该产品核心优势包括：灵活部署：提供三款常规天线板（75×35mm / 45×27.5mm）支持定制，适应手持终端、自助核验机等场景低功耗设计：工

PDF浏览资料下载立即咨询

产品详情
产品参数

一、产品概述：

博奥智能BA-M04嵌入式居民身份证阅读模组是我公司推出的一款内嵌式多功能读卡器，支持读取第二代居民身份证、港澳台居民居住证、外国人永久居留证，配合开发包可实现读取证件基本信息以及读取证件UID（身份证物理卡号，可不接SAM模块）、DN码、MN码（可接入公安部可信身份认证平台）等功能。同时还支持读取Mafire 1卡（S50、S70等）、射频载波打开/关闭控制、蜂鸣器控制等多种功能。

博奥智能BA-M04嵌入式居民身份证阅读模组有多种通信接口，包括USB 2.0、UART-TTL，可以根据用户的使用环境配置接口方式。控制板集成了体积较小的5020无源蜂鸣器，可实现开机、读卡成功等操作提示。

博奥智能BA-M04嵌入式居民身份证阅读模组标配三种常规尺寸天线板，可满足大多数客户使用要求，同时还可根据客户需求进行定制开发。

博奥智能BA-M04嵌入式居民身份证阅读模组具有体积小巧，连接方便，功耗低，读卡速度快等特点。可灵活应用于手持终端，核验终端，联机型读卡器等设备中。本产品提供开发所需的动态库及说明文档，可适用于win7、win10、Android、IOS（IOS下无USB驱动）、Linux等多种操作系统。

二、产品主要性能参数：

通讯接口	USB 2.0（SDT）、UART-TTL（3.3V）
工作频率	13.56MHz±7kHz（fc）
比特率	106kbit/s(fc/128)
调制方式	ASK调制
编码方式	NRZ-L
调制波形	符合ISO/IEC 14443-2规定
天线能量输出	1）天线表面磁场强度（Hmax）≤7.5A/m rms； 2）天线表面法线方向3cm处电磁场强度（Hmin）≥1.5A/m（此项根据天线板尺寸不同稍有变化）
身份证到阅读器采用副载波调制	副载波频率：847kHz; 副载波调制方式：BPSK;
阅读距离	0～3CM（此项根据天线板尺寸不同稍有变化）
读卡速度	＜1s
供电	工作电压：5V(±5%)，工作电流：＜200mA
MTBF	＞5000小时
工作温度	0℃～50℃
相对湿度	＜90%

三。产品尺寸

3.1 控制板及尺寸

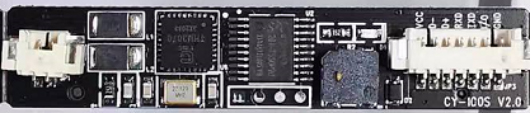

博奥智能BA-M04嵌入式居民身份证阅读模组主控板

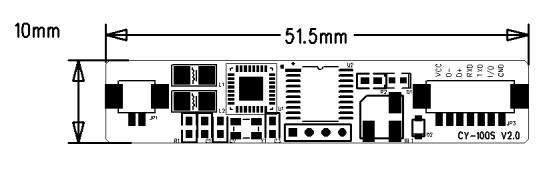

博奥智能BA-M04嵌入式居民身份证阅读模组主控板尺寸

3.2 天线板及尺寸

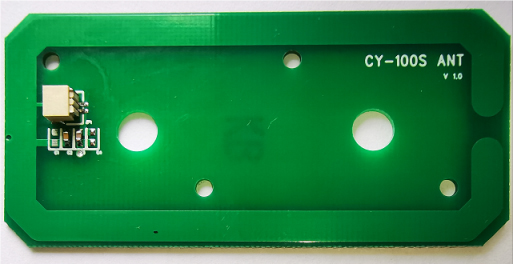

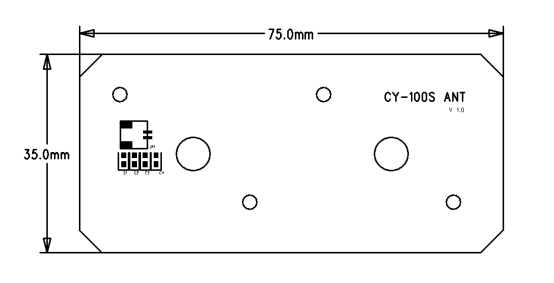

博奥智能BA-M04嵌入式居民身份证阅读模组天线板博奥智能BA-M04嵌入式居民身份证阅读模组天线尺寸

四、接口定义

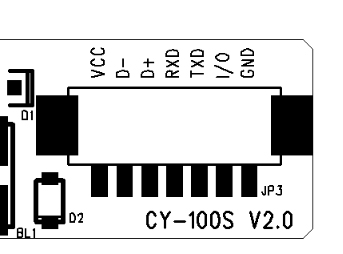

本产品通信接口采用一枚6PIN、间距1.0mm卧式贴片插座，内置了供电线、USB信号线和UART信号线。

序号	名称	功能	图片
1	VCC	5V/300mA
2	D-	数据线负极
3	D+	数据线正极
4	RXD	读卡器串口接收
5	TXD	读卡器串口发送
6	I/O	I/O控制接口，可外接控制其他设备，也可作为休眠唤醒的状态输入
7	GND	接地
